第4章：卷积神经网络（CNN）

4.1 卷积运算与池化

1. 卷积运算的基本概念

卷积（Convolution）是CNN的核心操作，其本质是通过滑动窗口（卷积核）对输入数据进行局部特征提取。数学上定义为两个函数的乘积积分，但在图像处理中通常表示为离散形式的加权求和：

S(i,j)=(I∗K)(i,j)=∑m∑nI(i+m,j+n)K(m,n)S(i,j) = (I * K)(i,j) = \sum_m \sum_n I(i+m, j+n) K(m,n)

其中：

  • II 为输入矩阵（如图像像素矩阵）
  • KK 为卷积核（滤波器）
  • SS 为输出特征图

关键特性：

  • 局部连接：每个输出神经元仅与输入层的局部区域连接
  • 参数共享：同一卷积核在整张图像上滑动复用
  • 平移不变性：无论特征出现在图像哪个位置都能被检测到

2. 卷积操作的超参数

参数说明典型值
卷积核大小决定感受野大小（如3×3, 5×5）3×3最常见
步长（Stride）滑动步长，影响输出尺寸1或2
填充（Padding）边界处理方式（"valid"不填充/"same"保持尺寸）常用zero-padding
输入/输出通道多通道卷积实现特征组合依网络设计而定

3. 池化操作（Pooling）

池化层用于降维和保持平移不变性，常见类型：

最大池化（Max Pooling）

Output=max⁡i,j∈R(xi,j)\text{Output} = \max_{i,j \in R} (x_{i,j})

  • 保留区域最显著特征
  • 对微小位移具有鲁棒性

平均池化（Average Pooling）

Output=1∣R∣∑i,j∈Rxi,j\text{Output} = \frac{1}{|R|} \sum_{i,j \in R} x_{i,j}

  • 平滑特征响应
  • 常用于网络末端

特性对比：

类型优点缺点适用场景
最大池化保留纹理特征丢失细节信息浅层特征提取
平均池化保持整体特征分布模糊重要特征全局特征聚合

4. 计算示例（3×3卷积）

假设输入为5×5矩阵，3×3卷积核，stride=1，padding=0：

输入矩阵:        卷积核:      输出计算:
[[1 1 1 0 0]    [[1 0 1]    (1*1 + 1*0 + 1*1 + 0*0 + 1*1 + 0*0 + 1*1 + 0*0 + 1*1) = 4
 [0 1 0 0 1]     [0 1 0]     后续位置同理...
 [1 0 1 1 1]     [1 0 1]]
 [0 1 1 0 0]               最终输出3×3特征图
 [1 1 0 1 0]]

5. 可视化理解

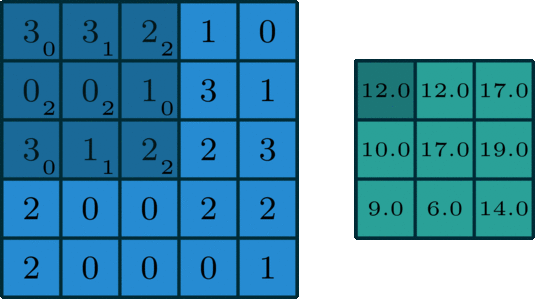

卷积运算示意图
（图示：3×3卷积核在5×5输入上的滑动过程）

6. 工程实践建议

  1. 卷积核选择：浅层常用小尺寸核（3×3）提取基础特征
  2. 步长设计：大步长（如2）可替代池化实现降采样
  3. 空洞卷积：通过dilation参数增大感受野而不增加参数量
  4. 1×1卷积：用于通道维度上的特征重组和降维

注：现代CNN架构（如ResNet）常使用"卷积+BN+ReLU"的标准模块组合


这个内容包含数学原理、可视化示例和工程实践要点，可作为教材或技术文档的基础内容。需要扩展时可添加：
1. 不同padding方式的详细计算示例
2. 转置卷积（反卷积）的说明
3. 各框架中的具体API实现对比
